で 本題

IMG_0824

こちらの ブレーキ

昨日は バラしたところまで

DSC09537

では 各部を確認しながら進めましょう



DSC09539 DSC09542 DSC09543 DSC09544

ブレーキパットを外し 各部清掃

DSC09550

これがパッドです

DSC09545

わかりやすい様に 新品のパッドと古いのと 比較

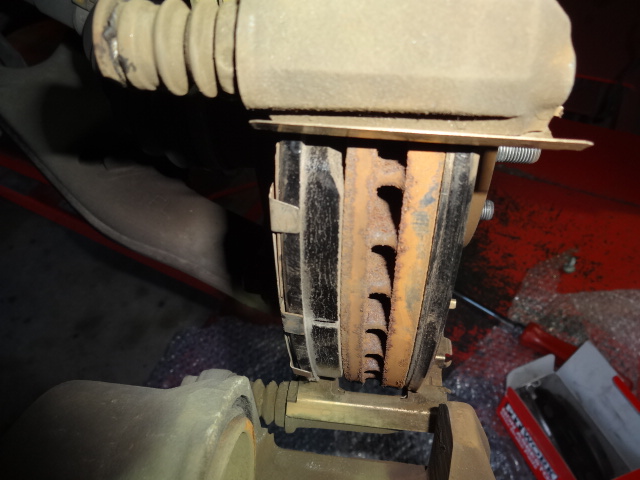

DSC09546

↑右側が古いパッド  左側が新しいパッド

DSC09548

↑こちら今まで付いていたパッド

DSC09549

↑こちら新しいパッド

新旧わまりますかね?? この部分が減ると「ブレーキパッドが減った」と 言われることなんですね。

DSC09552

↑最後はこうして新品がつきます(この後 パッドを外し 各部清掃して 組付けとなります)

同時にスライドピン等を清掃 グリスUPし組付け(ここの部分はまた改めて)



そして 部品でわかりやすく説明

IMG_0910

こちらがブレーキパッド  フロント/リヤ共に 付いております

IMG_0912 IMG_0913 IMG_0911

↑場所により 多少の減り具合が違います。

IMG_0914 IMG_0915

IMG_0920 IMG_0919

黄色くテープを貼った部分がパッド部分 この部分がなくなってしまうと 鉄同士が擦れあうことになり ブレーキは効かず 最悪 ブレーキ機能を破壊します(命にかかわります)が その前に 音が酷くなり 乗っていられなくなると思います。

パッドとは 「かまぼこ」 と解釈して頂けるといいかも・・・

黄色い部分がパッド(かまぼこ)の下の木の板は食べれませんよね・・・ パッドの下の土台は鉄板なのです。

IMG_0917

↑パッドには こうして最低限度まで達すると警告を知らせるピンが付いております パッドがギリギリまで減ると このピンとブレーキディスクが干渉しカン高い 嫌な「キィーー」音が出ます。



続く・・・
