さぁ

bsertbhfdfsdsdsdsdsdsdsd

の修理です

DSC01210

↑まずは レンズを外し~の~

DSC01211

↑ミラーを折りたたんで~の~

DSC01214

↑マイナスドライバーでピンを押し

DSC01212

↑カバーが外れる・・・

DSC01213 DSC01215

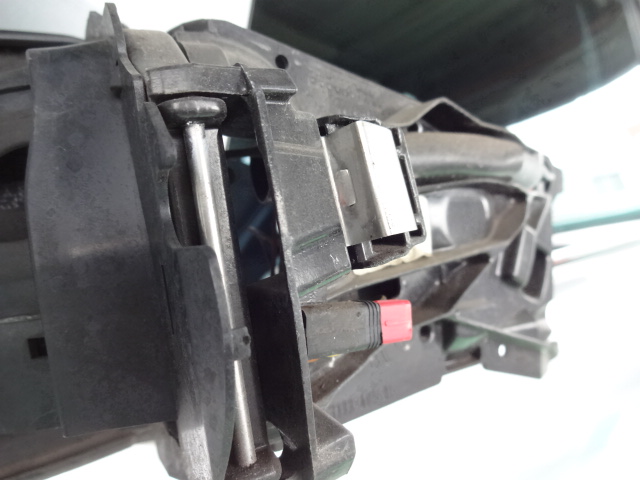

↑中央部にある爪の様な部分を押すのですね。。。

DSC01219

↑そしてミラーレンズ部を動かす調整モーター部を外す。。

輸入車はこうして個々部品で外れるので助かります  国産も ココ最近 この様な構造になってきましたね。。



DSC01216

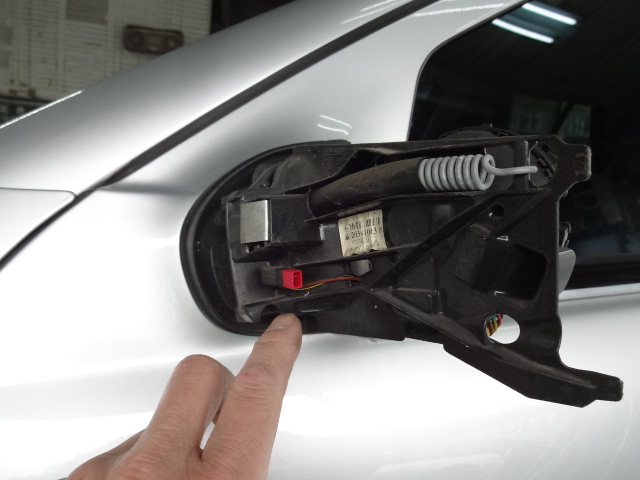

↑で 赤いカプラーがミラーターンランプの配線です。

このトラブル時に修理する配線は二本

DSC01222

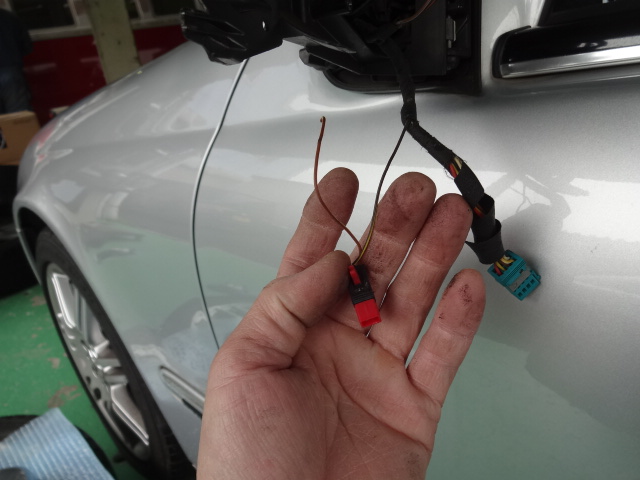

いつも通り~ と配線を解いていくと はい断線です。。

DSC01224

ハイハイ・・いつものね うん うん。。

DSC01223

↑この二本を修理して終了~~

DSC01228 DSC01229 DSC01231 DSC01230 DSC01232 DSC01227

↑スマートに修理です。



通常であれば これで終わりですが・・・

画像を良く見ると・・・

DSC01232

↑怪しくないかい??



分かりましたよ わかりました・・・ やりましょう 覚悟を決めてやりましょう

DSC01234

DSC01235

次々に断線している配線を発見・・・

DSC01236 DSC01239

むにゃむにゃ・・・と 修理 (もちろんハンダ付けです)

DSC01238 DSC01237

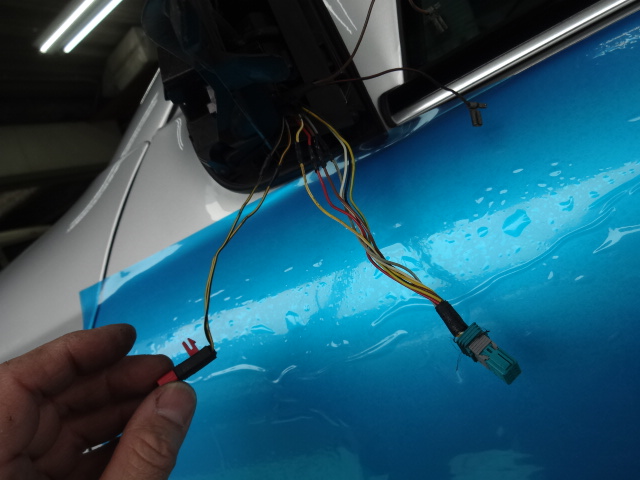

次々に断線を発見 で 結局6本位!?の断線 ミラーのガラスレンズは動かなかったと思われる・・・

DSC01240 DSC01242 DSC01241

なぜ?断線してしまうのか??というと 「構造が悪いから」なのです。

ミラーを折りたたむと配線もVの字に折れる ミラーを起すと配線も伸びる

で・・・ V字部がUになる様 少しゆとりを持たせて配線を足しますが 今回は 費用・時間共に短縮の為に 断線部の接続で様子を見ていただくことに。

DSC01243

↑そして外した部品を組付けて 終了~

なのですが・・・ 気になる点が一点・・・

「このまま 見なかったフリをして納車するか?否か??」

この続きは「AUTOCAR」のブログへ バトンを渡したいと思います。
